執行標準
GB/T
11017-2014 額定電壓110kV（Um=126kV）交聯聚乙烯絕緣電力電纜及其附件
GB/T
18890-2015 額定電壓220kV（Um=252kV）交聯聚乙烯絕緣電力電纜及其附件
GB/T
22078-2008 額定電壓500kV（Um=550kV）交聯聚乙烯絕緣電力電纜及其附件
電纜型號規格和名稱
YJLW02
銅芯交聯聚乙烯絕緣皺紋鋁套聚氯乙烯護套電力電纜
YJLW02-Z 銅芯交聯聚乙烯絕緣皺紋鋁套聚氯乙烯護套縱向阻水電力電纜
YJLW03 銅芯交聯聚乙烯絕緣皺紋鋁套聚乙烯護套電力電纜
YJLW03-Z 銅芯交聯聚乙烯絕緣皺紋鋁套聚乙烯護套縱向阻水電力電纜
YJLLW02
鋁芯交聯聚乙烯絕緣皺紋鋁套聚氯乙烯護套電力電纜
YJLLW02-Z
鋁芯交聯聚乙烯絕緣皺紋鋁套聚氯乙烯護套縱向阻水電力電纜
YJLLW03
鋁芯交聯聚乙烯絕緣皺紋鋁套聚乙烯護套電力電纜
YJLLW03-Z
鋁芯交聯聚乙烯絕緣皺紋鋁套聚乙烯護套縱向阻水電力電纜

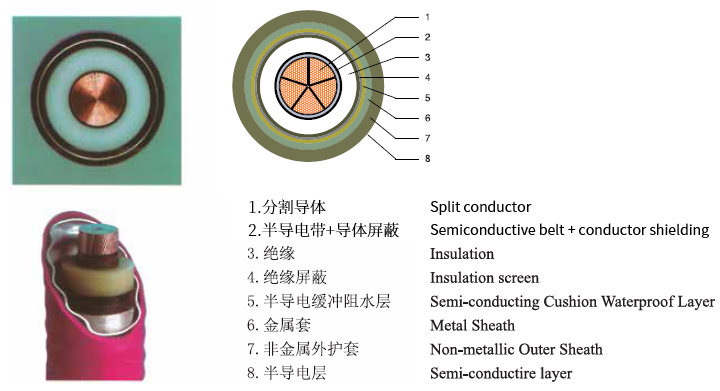

電纜結構圖
使用環境
電纜導體最高允許工作溫度：正常運行時為90℃；短路時（最長5s）為250℃
電纜的安裝最小彎曲半徑推薦為20倍電纜外徑
PVC護套電纜敷設時環境溫度不低于0℃，低于0℃時應預先對電纜加熱處理
金屬套
皺紋鋁套適用場所：腐蝕不嚴重和要求承受一定機械力的場所（如直接與變壓器連接，敷設在橋梁上和豎井中等）
塑料外護套
聚氯乙烯外護套電纜（02型）主要適用于有一般防火要求和對外護套有一定絕緣要求的高壓電纜線路
聚乙烯外護套電纜（03型）主要適用于對外護套絕緣要求較高的直埋敷設高壓電纜線路。如有必要用于隧道或豎井中時應采取一定的阻燃防火措施
載流量及影響因素
銅芯交聯聚乙烯絕緣電纜最高長期工作溫度下載流量（單位：A）
導體截面 mm2 | 電壓等級kV | |||||||||||
66 | 110 | 220 | ||||||||||
三角形敷設 | 平行敷設 | 三角形敷設 | 平行敷設 | 三角形敷設 | 平行敷設 | |||||||
空氣中 | 直埋 | 空氣中 | 直埋 | 空氣中 | 直埋 | 空氣中 | 直埋 | 空氣中 | 直埋 | 空氣中 | 直埋 | |
240 | 625 | 545 | 650 | 570 | 615 | 535 | 650 | 555 | - | - | - | - |
300 | 715 | 615 | 750 | 645 | 710 | 605 | 745 | 635 | - | - | - | - |
400 | 820 | 695 | 865 | 735 | 810 | 685 | 860 | 720 | 805 | 670 | 850 | 680 |
500 | 950 | 790 | 1010 | 835 | 935 | 780 | 1000 | 825 | 920 | 750 | 958 | 775 |
630 | 1090 | 890 | 1170 | 950 | 1075 | 860 | 1155 | 935 | 965 | 850 | 1130 | 880 |
800 | 1330 | 1060 | 1435 | 1120 | 1295 | 1035 | 1395 | 1090 | 1280 | 985 | 1385 | 1010 |
1000 | 1515 | 1185 | 1640 | 1250 | 1470 | 1150 | 1585 | 1225 | 1455 | 1080 | 1560 | 1130 |
1200 | 1650 | 1275 | 1800 | 1360 | 1600 | 1235 | 1730 | 1320 | 1585 | 1140 | 1710 | 1215 |
1400 | 1780 | 1360 | 1955 | 1460 | 1735 | 1325 | 1890 | 1415 | 1730 | 1205 | 1880 | 1290 |
1600 | 1930 | 1445 | 2135 | 1560 | 1860 | 1405 | 2025 | 1505 | 1845 | 1260 | 2005 | 1350 |
1800 | 2050 | 1505 | 2260 | 1640 | 1965 | 1470 | 2150 | 1575 | 1950 | 1290 | 2130 | 1425 |
2000 | 2160 | 1565 | 2415 | 1725 | 2075 | 1535 | 2280 | 1655 | 2050 | 1310 | 2265 | 1450 |
2200 | 2260 | 1625 | 2560 | 1810 | 2180 | 1620 | 2415 | 1740 | 2165 | 1350 | 2400 | 1500 |
2500 | 2380 | 1700 | 2720 | 1910 | 2320 | 1680 | 2580 | 1820 | 2305 | 1410 | 2530 | 1580 |
鋁芯交聯聚乙烯絕緣電纜最高長期工作溫度下載流量（單位：A）
導體截面 mm2 | 電壓等級kV | |||||||||||
66 | 110 | 220 | ||||||||||
三角形敷設 | 平行敷設 | 三角形敷設 | 平行敷設 | 三角形敷設 | 平行敷設 | |||||||
空氣中 | 直埋 | 空氣中 | 直埋 | 空氣中 | 直埋 | 空氣中 | 直埋 | 空氣中 | 直埋 | 空氣中 | 直埋 | |
240 | 485 | 425 | 510 | 445 | 460 | 420 | 505 | 435 | - | - | - | - |
300 | 555 | 480 | 585 | 505 | 550 | 475 | 580 | 496 | - | - | - | - |
400 | 650 | 550 | 680 | 575 | 640 | 540 | 660 | 570 | 625 | 530 | 645 | 550 |
500 | 750 | 625 | 795 | 660 | 740 | 620 | 790 | 650 | 730 | 605 | 775 | 625 |
630 | 875 | 715 | 925 | 755 | 860 | 705 | 920 | 745 | 835 | 690 | 905 | 735 |
800 | 1000 | 805 | 1065 | 850 | 985 | 795 | 1105 | 850 | 970 | 780 | 1090 | 835 |
1000 | 1130 | 895 | 1220 | 955 | 1115 | 885 | 1205 | 940 | 1100 | 870 | 1190 | 925 |
1200 | 1240 | 965 | 1340 | 1030 | 1215 | 955 | 1315 | 1015 | 1200 | 935 | 1305 | 1005 |
1400 | 1335 | 1025 | 1455 | 1105 | 1305 | 1015 | 1425 | 1085 | 1290 | 1005 | 1400 | 1065 |
1600 | 1420 | 1080 | 1555 | 1170 | 1390 | 1070 | 1520 | 1150 | 1370 | 1035 | 1505 | 1130 |
1800 | 1490 | 1120 | 1645 | 1220 | 1450 | 1110 | 1605 | 1190 | 1420 | 1090 | 1590 | 1180 |
2000 | 1565 | 1165 | 1745 | 1275 | 1530 | 1155 | 1695 | 1250 | 1500 | 1130 | 1665 | 1215 |
2200 | 1640 | 1210 | 1840 | 1330 | 1605 | 1200 | 1785 | 1330 | 1580 | 1175 | 1740 | 1235 |
2500 | 1750 | 1270 | 1970 | 1410 | 1710 | 1260 | 1910 | 1445 | 1695 | 1235 | 1840 | 1370 |
載流量計算假定條件：導體最高工作溫度90℃；短路時最高溫度250℃； 單回路，相間距為電纜直徑+70mm； 環境溫度為+35℃； 直埋土壤熱阻1.0k·m/W；埋地深度1000mm； 護套接地方式：單點接地或交叉互聯。 | |||||||||||
直埋環境溫度對載流量的影響 | |||||||||||
環境溫度℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | |||
影響系數 | 1.07 | 1.03 | 1.00 | 0.96 | 0.93 | 0.89 | 0.84 | 0.80 | |||
土壤熱阻系數對載流量的影響 | |||||||||||
熱阻系數k·m/W | 0.7 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3 | ||||
影響系數 | 1.14 | 1.00 | 0.93 | 0.84 | 0.74 | 0.67 | 0.61 | ||||
直埋深度對載流量的影響 | |||||||||||
敷設深度mm | 500 | 700 | 900 | 1000 | 1200 | 1500 | |||||
影響系數 | 1.10 | 1.05 | 1.01 | 1.00 | 0.98 | 0.95 | |||||
空氣溫度對載流量的影響 | |||||||||||
空氣溫度℃ | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
影響系數 | 1.24 | 1.21 | 1.16 | 1.13 | 1.08 | 1.04 | 1.00 | 0.95 | 0.90 | 0.85 | 0.80 |
單回路平行敷設對載流量的影響 | |||||||||||
敷設間距mm | D | D+70 | 200 | 250 | 300 | 350 | 400 | 注：D為電纜外徑 | |||
影響系數 | 0.93 | 1.00 | 1.03 | 1.05 | 1.07 | 1.08 | 1.10 | ||||
